50. 简介

Spring Cloud Sleuth 为 Spring Cloud 实现了一个分布式跟踪解决方案。

50.1 术语

Spring Cloud Sleuth 借用了 Dapper 的术语。

Span: 基本工作单位。例如，发送一个 RPC 是一个新的范围，发送一个对 RPC 的响应也是如此。 Span 由 Span 的唯一 64 位 ID 和 Span 所属跟踪的另一个 64 位 ID 标识。 Span 还具有其他数据，例如描述、时间戳事件、键值注释（标记）、导致这些数据的 Span 的 ID 以及进程 ID（通常为 IP 地址）。

Span 可以开始和停止，并且它们可以跟踪它们的时间信息。一旦你创建了一个 Span ，你必须在将来的某个时候停止它。

[Tip] Tip

开始跟踪的初始 Span 称为 root span。该 Span 的 ID 值等于跟踪 ID。

Trace: 形成树形结构的一组 Span 。例如，如果你运行一个分布式大数据存储，那么可能会通过一个 PUT 请求形成跟踪。

Annotation: 用于及时记录事件的存在。使用 Brave 工具，我们不再需要为 Zipkin 设置特殊事件来了解客户端和服务器是谁、请求的开始位置和结束位置。然而，为了学习的目的，我们标记这些事件来突出发生了什么样的行为。

  • cs: Client Sent。客户端发出了请求。此注解指示 Span 的起点。
  • sr: Server Received: 服务器端收到请求并开始处理它。从这个时间戳中减去 cs 时间戳会显示网络延迟。
  • ss: Server Sent。在请求处理完成时加上注释（当响应被发送回客户端时）。从这个时间戳中减去 sr 时间戳可以显示服务器端处理请求所需的时间。
  • cr: Client Received。表示 Span 的终点。客户端已成功接收服务器端的响应。从这个时间戳中减去 cs 时间戳可以显示客户端从服务器接收响应所需的全部时间。

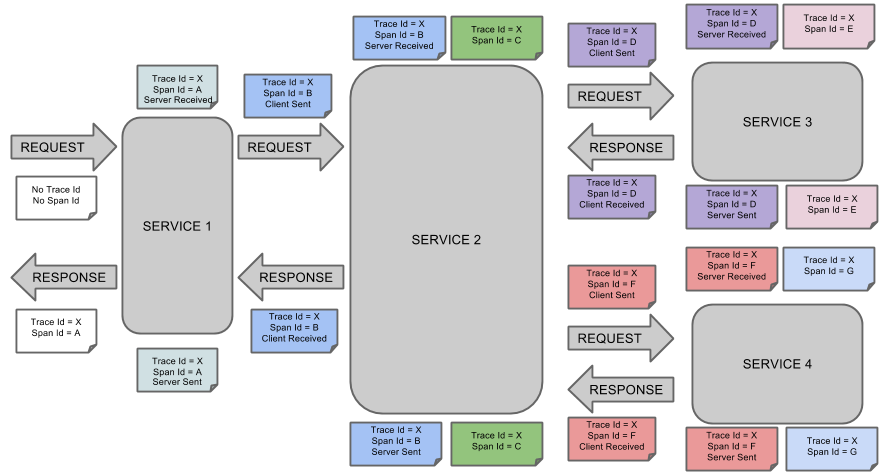

下图展示了系统中的 Span 和 Trace，以及 Zipkin 注解：

Trace Info propagation

便条签的每种颜色都表示一个 Span （有七个 Span - 从 A 到 G）。请考虑以下注意事项：

Trace Id = X
Span Id = D
Client Sent

此说明表明当前 Span 的 Trace Id 设置为 X，而 Span Id 设置为 D。此外，Client Sent 的事件也发生了。

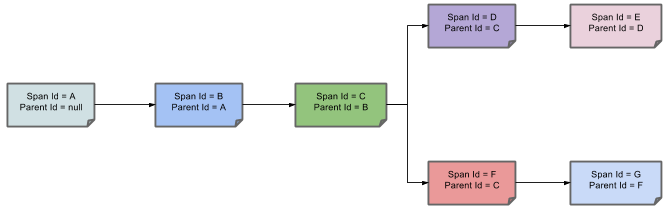

下图显示了 Span 的父子关系：

Parent child relationship

50.2 目的

以下各节参考上图中所示的示例。

50.2.1 Zipkin 分布式跟踪

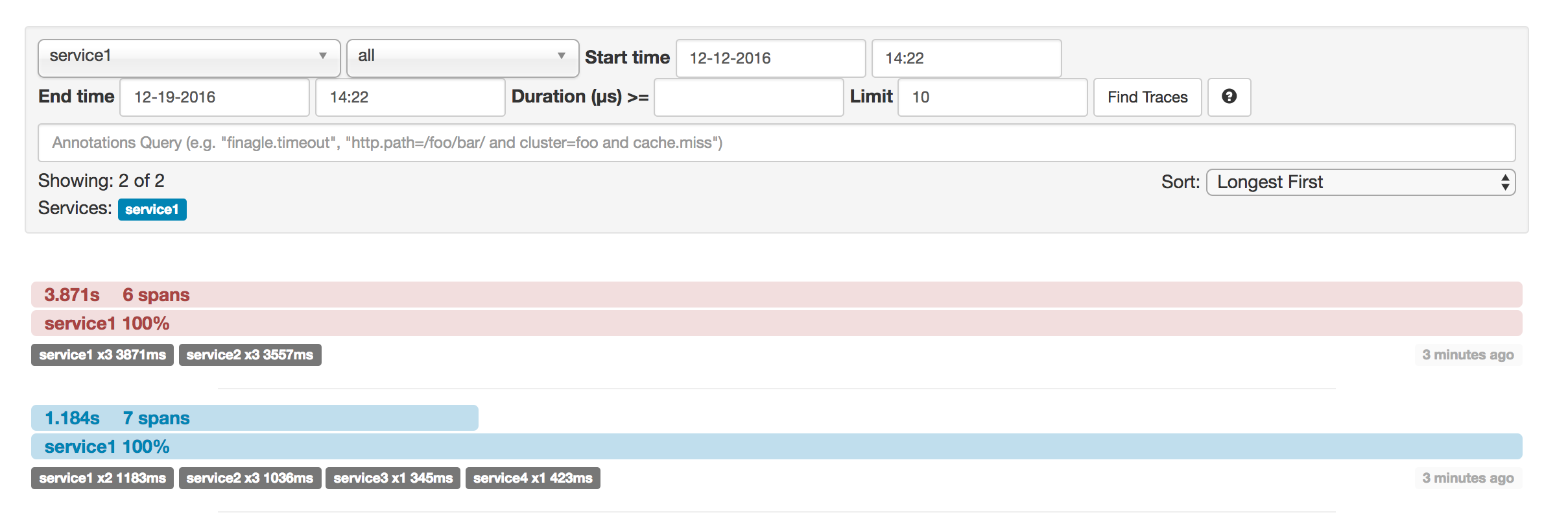

这个例子有七个 Span 。如果你转到 Zipkin 中的跟踪，可以在第二个跟踪中看到这个数字，如下图所示：

Traces

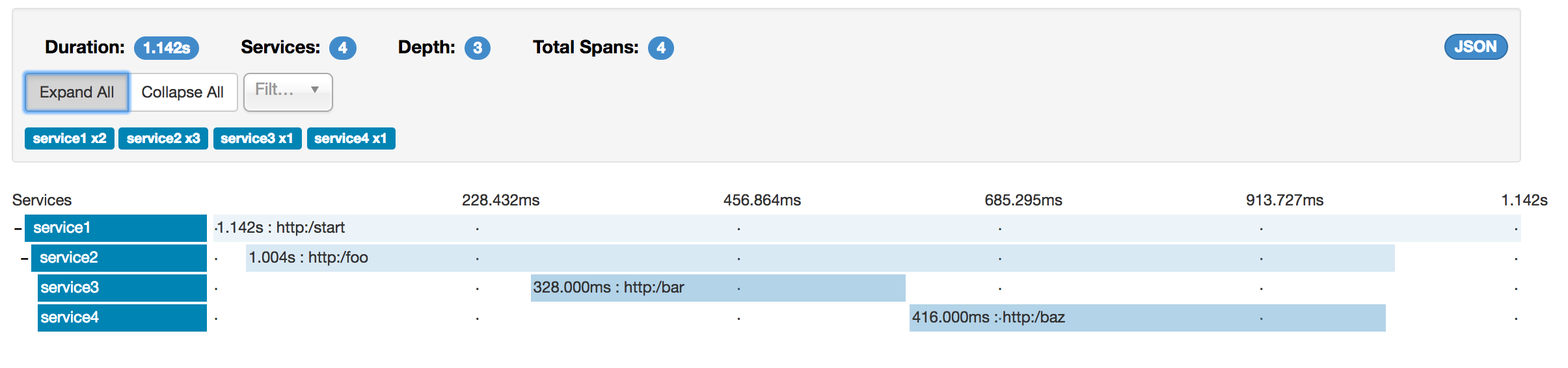

但是，如果选择特定的跟踪，则可以看到四个 Span ，如下图所示：

Traces Info propagation
[Note] Note

当你选择一个特定的跟踪时，会看到合并的 Span 。这意味着，如果有两个 Span 发送到 Zipkin，服务器接收到，服务器发送到，客户接收到，客户发送注释，那么它们将显示为一个 Span 。

在这种情况下，为什么七个和四个 Span 有区别？

  • 一个 Span 来自 http:/start Span 。它让服务器接收（sr）和服务器发送（ss）注释。
  • 从 service1 到 service2 到 http:/foo 端点的 RPC 调用有两个 Span 。客户端发送（cs）和客户端接收（cr）事件发生在 service1 端。服务器接收（sr）和服务器发送（ss）事件发生在 service2 端。这两个 Span 构成了一个与 RPC 调用相关的逻辑 Span 。
  • 从 service2 到 service3 到 http:/bar 端点的 RPC 调用有两个 Span 。客户端发送（cs）和客户端接收（cr）事件发生在 service2 端。服务器接收（sr）和服务器发送（ss）事件发生在 service3 端。这两个 Span 构成了一个与 RPC 调用相关的逻辑 Span 。
  • 从 service2 到 service4 到 http:/baz 端点的 RPC 调用有两个 Span 。客户端发送（cs）和客户端接收（cr）事件发生在 service2 端。服务器接收（sr）和服务器发送（ss）事件发生在 service4 端。这两个 Span 构成了一个与 RPC 调用相关的逻辑 Span 。

因此，如果计算物理 Span ，我们有一个来自 http:/start，两个来自 service1 调用 service2，两个来自 service2 调用 service3，两个来自 service2 调用 service4。总之，我们共有七个 Span 。

从逻辑上讲，我们看到了四个总 Span 的信息，因为我们有一个 Span 与传入的 service1 请求相关，还有三个 Span 与 RPC 调用相关。

50.2.2 可视化错误

Zipkin 可以让你在跟踪中可视化错误。当一个异常被抛出并且没有被捕获时，我们在 Span 上设置了适当的标记，然后 Zipkin 可以正确地着色。可以在记录道列表中看到一条红色的记录道。这是因为引发了异常。

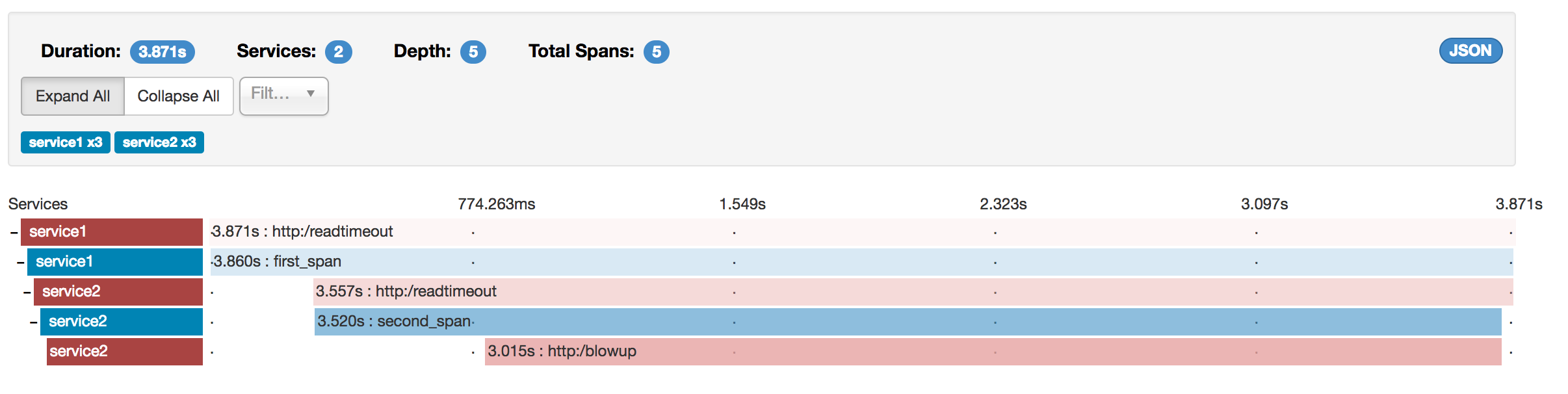

如果单击该跟踪，则会看到类似的图片，如下所示：

Error Traces

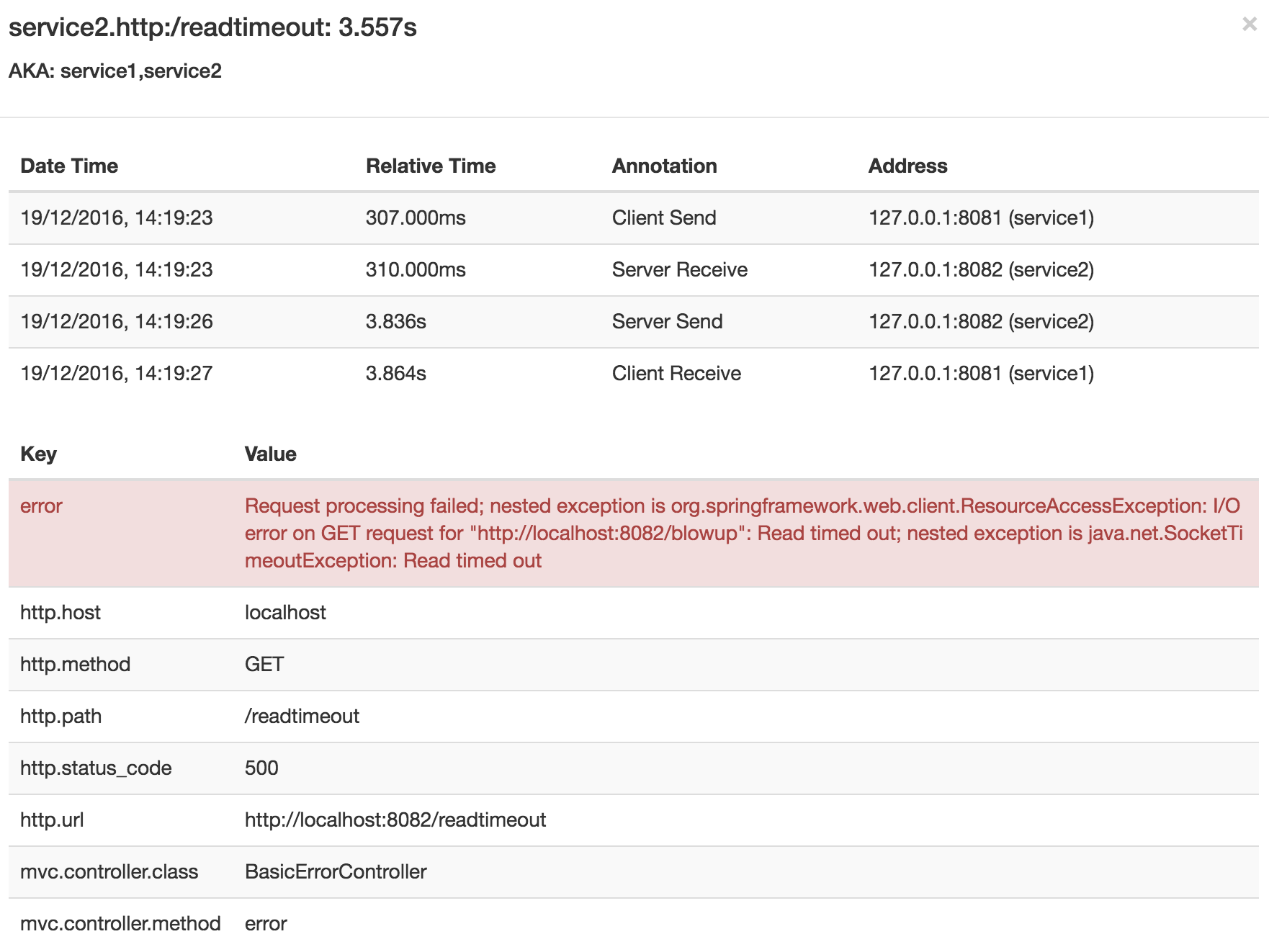

如果单击其中一个 Span ，将看到以下内容

Error Traces Info propagation

该 Span 显示了错误的原因以及与之相关的整个堆栈跟踪。

50.2.3 使用 Brave 的分布式追踪

从 2.0.0 版开始，Spring Cloud Sleuth 使用了 Brave 作为跟踪库。因此，Sleuth 不再负责存储上下文，而是将工作委托给 Brave。

由于 Sleuth 的命名和标记约定不同于 Brave，我们决定从现在开始遵循 Brave 的约定。但是，如果要使用传统的 Sleuth 方法，可以将 spring.sleuth.http.legacy.enabled 属性设置为 true。

50.2.4 具体实例

图 50.1. 单击 Pivotal Web Services 图标以实时查看！

Zipkin deployed on Pivotal Web Services

单击这里以实时查看！

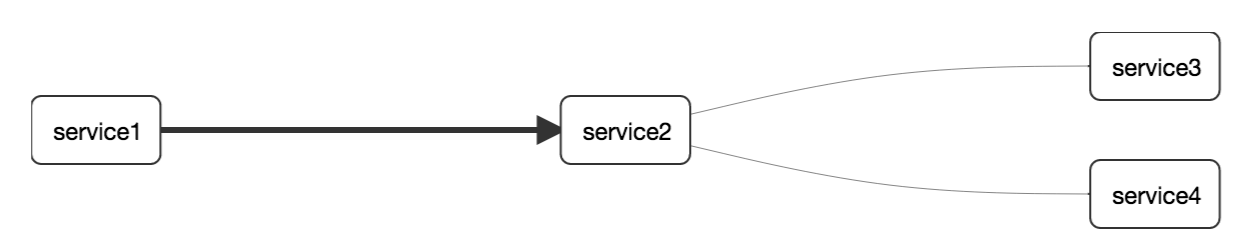

Zipkin 中的依赖关系图应类似于下图：

Dependencies

Figure 50.2. 单击 Pivotal Web Services 图标以实时查看！

Zipkin deployed on Pivotal Web Services

单击这里以实时查看！

50.2.5 日志相关性

当使用 grep 通过扫描等于（例如）2485ec27856c56f4 的跟踪 ID 来读取这四个应用程序的日志时，你会得到如下类似的输出：

service1.log:2016-02-26 11:15:47.561  INFO [service1,2485ec27856c56f4,2485ec27856c56f4,true] 68058 --- [nio-8081-exec-1] i.s.c.sleuth.docs.service1.Application   : Hello from service1. Calling service2
service2.log:2016-02-26 11:15:47.710  INFO [service2,2485ec27856c56f4,9aa10ee6fbde75fa,true] 68059 --- [nio-8082-exec-1] i.s.c.sleuth.docs.service2.Application   : Hello from service2. Calling service3 and then service4
service3.log:2016-02-26 11:15:47.895  INFO [service3,2485ec27856c56f4,1210be13194bfe5,true] 68060 --- [nio-8083-exec-1] i.s.c.sleuth.docs.service3.Application   : Hello from service3
service2.log:2016-02-26 11:15:47.924  INFO [service2,2485ec27856c56f4,9aa10ee6fbde75fa,true] 68059 --- [nio-8082-exec-1] i.s.c.sleuth.docs.service2.Application   : Got response from service3 [Hello from service3]
service4.log:2016-02-26 11:15:48.134  INFO [service4,2485ec27856c56f4,1b1845262ffba49d,true] 68061 --- [nio-8084-exec-1] i.s.c.sleuth.docs.service4.Application   : Hello from service4
service2.log:2016-02-26 11:15:48.156  INFO [service2,2485ec27856c56f4,9aa10ee6fbde75fa,true] 68059 --- [nio-8082-exec-1] i.s.c.sleuth.docs.service2.Application   : Got response from service4 [Hello from service4]
service1.log:2016-02-26 11:15:48.182  INFO [service1,2485ec27856c56f4,2485ec27856c56f4,true] 68058 --- [nio-8081-exec-1] i.s.c.sleuth.docs.service1.Application   : Got response from service2 [Hello from service2, response from service3 [Hello from service3] and from service4 [Hello from service4]]

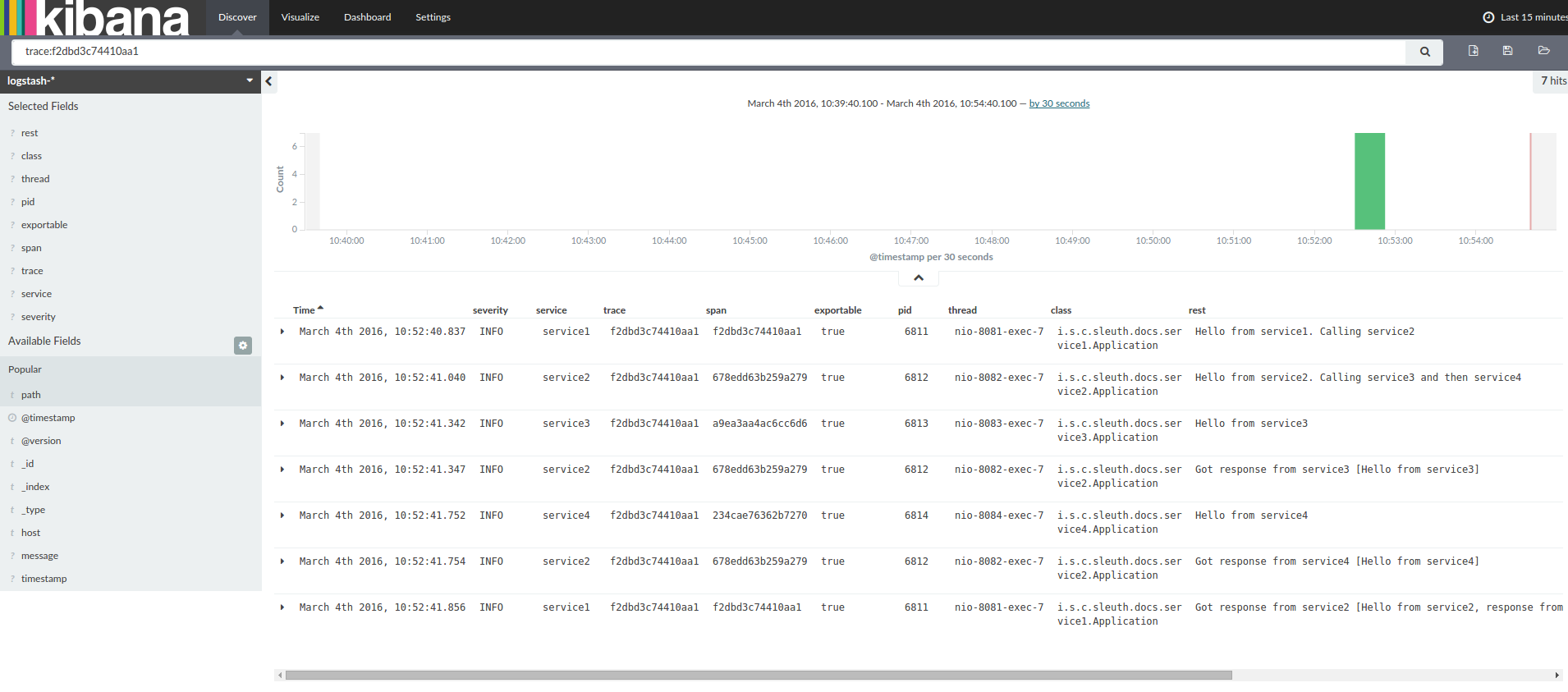

如果使用日志聚合工具（如 Kibana、Splunk 和其他工具），则可以对发生的事件进行排序。Kibana 的一个例子类似于下图：

Log correlation with Kibana

如果要使用 Logstash，下面的列展示 Logstash 的 Grok 模式：

filter {
       # pattern matching logback pattern
       grok {
              match => { "message" => "%{TIMESTAMP_ISO8601:timestamp}\s+%{LOGLEVEL:severity}\s+\[%{DATA:service},%{DATA:trace},%{DATA:span},%{DATA:exportable}\]\s+%{DATA:pid}\s+---\s+\[%{DATA:thread}\]\s+%{DATA:class}\s+:\s+%{GREEDYDATA:rest}" }
       }
}
[Note] Note

如果要将 Grok 与 Cloud Foundry 的日志一起使用，则必须使用以下模式：

filter {
       # pattern matching logback pattern
       grok {
              match => { "message" => "(?m)OUT\s+%{TIMESTAMP_ISO8601:timestamp}\s+%{LOGLEVEL:severity}\s+\[%{DATA:service},%{DATA:trace},%{DATA:span},%{DATA:exportable}\]\s+%{DATA:pid}\s+---\s+\[%{DATA:thread}\]\s+%{DATA:class}\s+:\s+%{GREEDYDATA:rest}" }
       }
}

JSON Logback 与 Logstash

通常，你不希望将日志存储在一个文本文件中，而是存储在一个 JSON 文件中，Logstash 可以立即选择该文件。为此，必须执行以下操作（为了可读性，我们在 groupId:artifactId:version 表示法中传递依赖项）。

依赖项设置

  1. 确认 Logback 在类路径上 (ch.qos.logback:logback-core).
  2. 添加 Logstash Logback encode。例如，要使用 4.6 版，请添加 net.logstash.logback:logstash-logback-encoder:4.6。

Logback 设置

请考虑以下日志配置文件（名为 logback-spring.xml）的示例。

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
	<include resource="org/springframework/boot/logging/logback/defaults.xml"/>
	​
	<springProperty scope="context" name="springAppName" source="spring.application.name"/>
	<!-- Example for logging into the build folder of your project -->
	<property name="LOG_FILE" value="${BUILD_FOLDER:-build}/${springAppName}"/>​

	<!-- You can override this to have a custom pattern -->
	<property name="CONSOLE_LOG_PATTERN"
			  value="%clr(%d{yyyy-MM-dd HH:mm:ss.SSS}){faint} %clr(${LOG_LEVEL_PATTERN:-%5p}) %clr(${PID:- }){magenta} %clr(---){faint} %clr([%15.15t]){faint} %clr(%-40.40logger{39}){cyan} %clr(:){faint} %m%n${LOG_EXCEPTION_CONVERSION_WORD:-%wEx}"/>

	<!-- Appender to log to console -->
	<appender name="console" class="ch.qos.logback.core.ConsoleAppender">
		<filter class="ch.qos.logback.classic.filter.ThresholdFilter">
			<!-- Minimum logging level to be presented in the console logs-->
			<level>DEBUG</level>
		</filter>
		<encoder>
			<pattern>${CONSOLE_LOG_PATTERN}</pattern>
			<charset>utf8</charset>
		</encoder>
	</appender>

	<!-- Appender to log to file -->​
	<appender name="flatfile" class="ch.qos.logback.core.rolling.RollingFileAppender">
		<file>${LOG_FILE}</file>
		<rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
			<fileNamePattern>${LOG_FILE}.%d{yyyy-MM-dd}.gz</fileNamePattern>
			<maxHistory>7</maxHistory>
		</rollingPolicy>
		<encoder>
			<pattern>${CONSOLE_LOG_PATTERN}</pattern>
			<charset>utf8</charset>
		</encoder>
	</appender>
	​
	<!-- Appender to log to file in a JSON format -->
	<appender name="logstash" class="ch.qos.logback.core.rolling.RollingFileAppender">
		<file>${LOG_FILE}.json</file>
		<rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
			<fileNamePattern>${LOG_FILE}.json.%d{yyyy-MM-dd}.gz</fileNamePattern>
			<maxHistory>7</maxHistory>
		</rollingPolicy>
		<encoder class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
			<providers>
				<timestamp>
					<timeZone>UTC</timeZone>
				</timestamp>
				<pattern>
					<pattern>
						{
						"severity": "%level",
						"service": "${springAppName:-}",
						"trace": "%X{X-B3-TraceId:-}",
						"span": "%X{X-B3-SpanId:-}",
						"parent": "%X{X-B3-ParentSpanId:-}",
						"exportable": "%X{X-Span-Export:-}",
						"pid": "${PID:-}",
						"thread": "%thread",
						"class": "%logger{40}",
						"rest": "%message"
						}
					</pattern>
				</pattern>
			</providers>
		</encoder>
	</appender>
	​
	<root level="INFO">
		<appender-ref ref="console"/>
		<!-- uncomment this to have also JSON logs -->
		<!--<appender-ref ref="logstash"/>-->
		<!--<appender-ref ref="flatfile"/>-->
	</root>
</configuration>

该 Logback 配置文件：

  • 以 JSON 格式将应用程序中的信息记录到 build/${spring.application.name}.json 文件中。
  • 注释掉了另外两个附加文件：控制台和标准日志文件。
  • 与上一节中介绍的日志记录模式相同。
[Note] Note

如果使用自定义 logback-spring.xml，则必须在 bootstrap 而不是 application 属性文件中传递 spring.application.name。否则，自定义日志文件无法正确读取属性。

50.2.6 传播 Span 上下文

Span 上下文是必须跨流程边界传播到任何子 Span 的状态。 Span 上下文的一部分是 Baggage。跟踪和 Span ID 是 Span 上下文的必需部分。Baggage 是可选部分。

Baggage 是存储在 Span 上下文中的一组 key:value 对。Baggage 随跟踪一起移动，并附在每个 Span 上。Spring Cloud Sleuth 理解，如果 HTTP 头前面加上 baggage-，那么头是与其相关的，对于消息传递，它从 baggage_ 开始。

[Important] 重点

目前，baggage 项的数量或大小没有限制。但是，请记住，太多会降低系统吞吐量或增加 RPC 延迟。在极端情况下，过多的 baggage 会导致应用程序崩溃，因为超过了传输级别的消息或报头容量。

下面的示例展示在 Span 上设置 baggage：

Span initialSpan = this.tracer.nextSpan().name("span").start();
ExtraFieldPropagation.set(initialSpan.context(), "foo", "bar");
ExtraFieldPropagation.set(initialSpan.context(), "UPPER_CASE", "someValue");

Baggage 与 Span 标签

Baggage 随跟踪移动（每个子 Span 都包含其父 Span 的 baggage）。Zipkin 不知道 baggage，也不接收这些信息。

[Important] 重点

从 Sleuth 2.0.0 开始，你必须在项目配置中明确传递 baggage 键名。在此处阅读有关该设置的更多信息

标签附加到特定 Span 。换言之，它们只针对特定的 Span 呈现。但是，可以通过标记搜索来查找跟踪，假定存在具有搜索标记值的 Span 。

如果你希望能够基于 baggage 查找一个 Span ，那么应该在根 Span 中添加一个相应的条目作为标记。

[Important] 重点

Span 必须在范围内。

以下列展示了使用 baggage 的集成测试：

设置。

spring.sleuth:
  baggage-keys:
    - baz
    - bizarrecase
  propagation-keys:
    - foo
    - upper_case

代码。

initialSpan.tag("foo",
		ExtraFieldPropagation.get(initialSpan.context(), "foo"));
initialSpan.tag("UPPER_CASE",
		ExtraFieldPropagation.get(initialSpan.context(), "UPPER_CASE"));

50.3 向项目中添加 Sleuth

本节介绍如何使用 Maven 或 Gradle 向项目中添加 Sleuth。

[Important] 重点

要确保你的应用程序名正确显示在 Zipkin 中，请在 bootstrap.yml 中设置 spring.application.name 属性。

50.3.1 仅限 Sleuth（日志相关性）

如果你只想使用 Spring Cloud Sleuth 而不使用 Zipkin 集成，请将 spring-cloud-starter-sleuth 模块添加到项目中。

下面的示例展示如何使用 Maven 添加 Sleuth：

Maven.

<dependencyManagement> 1
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${release.train.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
</dependencyManagement>

<dependency> 2
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

1

我们建议你通过 Spring BOM 添加依赖性管理，这样就不需要自己管理版本。

2

添加 spring-cloud-starter-sleuth 依赖项。

下面的示例展示如何使用 Gradle 添加 Sleuth：

Gradle.

dependencyManagement { 1
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${releaseTrainVersion}"
    }
}

dependencies { 2
    compile "org.springframework.cloud:spring-cloud-starter-sleuth"
}

1

我们建议你通过 Spring BOM 添加依赖性管理，这样就不需要自己管理版本。

2

添加 spring-cloud-starter-sleuth 依赖项。

50.3.2 通过 HTTP 使用 Sleuth 与 Zipkin

如果同时需要 Sleuth 和 Zipkin，请添加 spring-cloud-starter-zipkin 依赖项。

下面的示例展示了如何使用 Maven 执行此操作：

Maven.

<dependencyManagement> 1
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${release.train.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
</dependencyManagement>

<dependency> 2
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

1

我们建议你通过 Spring BOM 添加依赖性管理，这样就不需要自己管理版本。

2

添加 spring-cloud-starter-zipkin 依赖项。

下面的示例展示了如何使用 Gradle 执行此操作：

Gradle.

dependencyManagement { 1
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${releaseTrainVersion}"
    }
}

dependencies { 2
    compile "org.springframework.cloud:spring-cloud-starter-zipkin"
}

1

我们建议你通过 Spring BOM 添加依赖性管理，这样就不需要自己管理版本。

2

添加 spring-cloud-starter-zipkin 依赖项。

50.3.3 在 RabbitMQ 或 Kafka 上使用 Sleuth 与 Zipkin

如果要使用 RabbitMQ 或 Kafka 而不是 HTTP，请添加 spring-rabbit 或 spring-kafka 依赖项。默认目的地名称是 zipkin。

如果使用 Kafka，则必须相应地设置属性 spring.zipkin.sender.type 属性：

spring.zipkin.sender.type: kafka
[Caution] 警告

spring-cloud-sleuth-stream 已弃用，与这些目标不兼容。

如果你希望在 RabbitMQ 上使用 Sleuth，请添加 spring-cloud-starter-zipkin 和 spring-rabbit 依赖项。

下面的示例展示了如何使用 Gradle 执行此操作：

Maven.

<dependencyManagement> 1
      <dependencies>
          <dependency>
              <groupId>org.springframework.cloud</groupId>
              <artifactId>spring-cloud-dependencies</artifactId>
              <version>${release.train.version}</version>
              <type>pom</type>
              <scope>import</scope>
          </dependency>
      </dependencies>
</dependencyManagement>

<dependency> 2
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>
<dependency> 3
    <groupId>org.springframework.amqp</groupId>
    <artifactId>spring-rabbit</artifactId>
</dependency>

1

我们建议你通过 Spring BOM 添加依赖性管理，这样就不需要自己管理版本。

2

添加 spring-cloud-starter-zipkin 依赖项。这样，就可以下载所有嵌套的依赖项。

3

要自动配置 RabbitMQ，请添加 spring-rabbit 依赖项。

Gradle.

dependencyManagement { 1
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${releaseTrainVersion}"
    }
}

dependencies {
    compile "org.springframework.cloud:spring-cloud-starter-zipkin" 2
    compile "org.springframework.amqp:spring-rabbit" 3
}

1

我们建议你通过 Spring BOM 添加依赖性管理，这样就不需要自己管理版本。

2

添加 spring-cloud-starter-zipkin 依赖项。这样，就可以下载所有嵌套的依赖项。

3

要自动配置 RabbitMQ，请添加 spring-rabbit 依赖项。

50.4 覆盖 Zipkin 的自动配置

Spring Cloud Sleuth 支持从 2.1.0 版开始向多个跟踪系统发送跟踪。为了使其正常工作，每个跟踪系统都需要有一个 Reporter<Span> 和 Sender。如果想要覆盖提供的 bean，你需要给它们一个特定的名称。为此，可以分别使用 ZipkinAutoConfiguration.REPORTER_BEAN_NAME 和 ZipkinAutoConfiguration.SENDER_BEAN_NAME。

@Configuration
protected static class MyConfig {

	@Bean(ZipkinAutoConfiguration.REPORTER_BEAN_NAME)
	Reporter<zipkin2.Span> myReporter() {
		return AsyncReporter.create(mySender());
	}

	@Bean(ZipkinAutoConfiguration.SENDER_BEAN_NAME)
	MySender mySender() {
		return new MySender();
	}

	static class MySender extends Sender {

		private boolean spanSent = false;

		boolean isSpanSent() {
			return this.spanSent;
		}

		@Override
		public Encoding encoding() {
			return Encoding.JSON;
		}

		@Override
		public int messageMaxBytes() {
			return Integer.MAX_VALUE;
		}

		@Override
		public int messageSizeInBytes(List<byte[]> encodedSpans) {
			return encoding().listSizeInBytes(encodedSpans);
		}

		@Override
		public Call<Void> sendSpans(List<byte[]> encodedSpans) {
			this.spanSent = true;
			return Call.create(null);
		}

	}

}
